Как работает система смазки двигателя: насос, фильтр и клапаны

В двигателе с мокрым картером масло хранится в поддоне, а во время работы непрерывно циркулирует. Насос подаёт его к узлам двигателя, фильтр задерживает загрязнения, а после смазывания масло возвращается вниз. Запас масла, его подача и очистка — разные задачи.

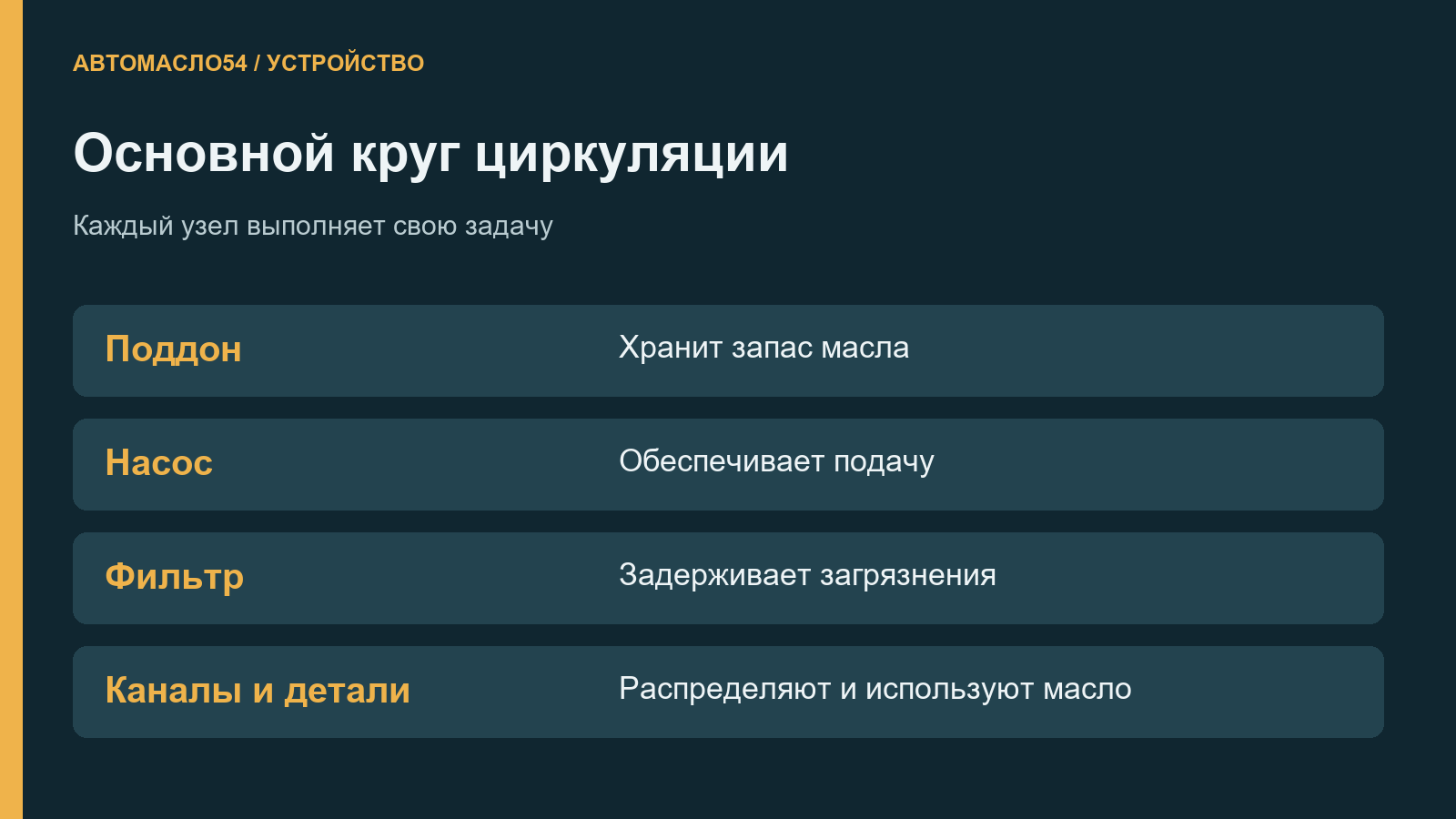

Как масло проходит через двигатель

Типовой путь выглядит так: поддон, маслозаборник, насос, фильтр, масляные каналы и смазываемые детали. Затем масло стекает обратно в поддон. Сетка на входе маслозаборника и фильтрующий материал выполняют разные задачи: сетка не заменяет тонкую очистку в фильтре.

В реальном двигателе есть ответвления, клапаны, а иногда и теплообменник. Поэтому схема объясняет принцип циркуляции, но не расположение деталей конкретного автомобиля. Для системы с сухим картером нужна другая схема.

Зачем нужен насос и что означает давление

Насос обеспечивает подачу масла. В современных конструкциях его производительность может регулироваться с учётом потребностей двигателя. Обороты, температура и режим работы влияют на условия в системе, поэтому одно универсальное значение давления для всех моторов задавать нельзя.

Запас масла в поддоне и давление в каналах — разные величины. Нормальная отметка на щупе сама по себе не доказывает исправность насоса и всей системы. Как правильно оценить именно количество масла, объясняет инструкция по проверке уровня щупом.

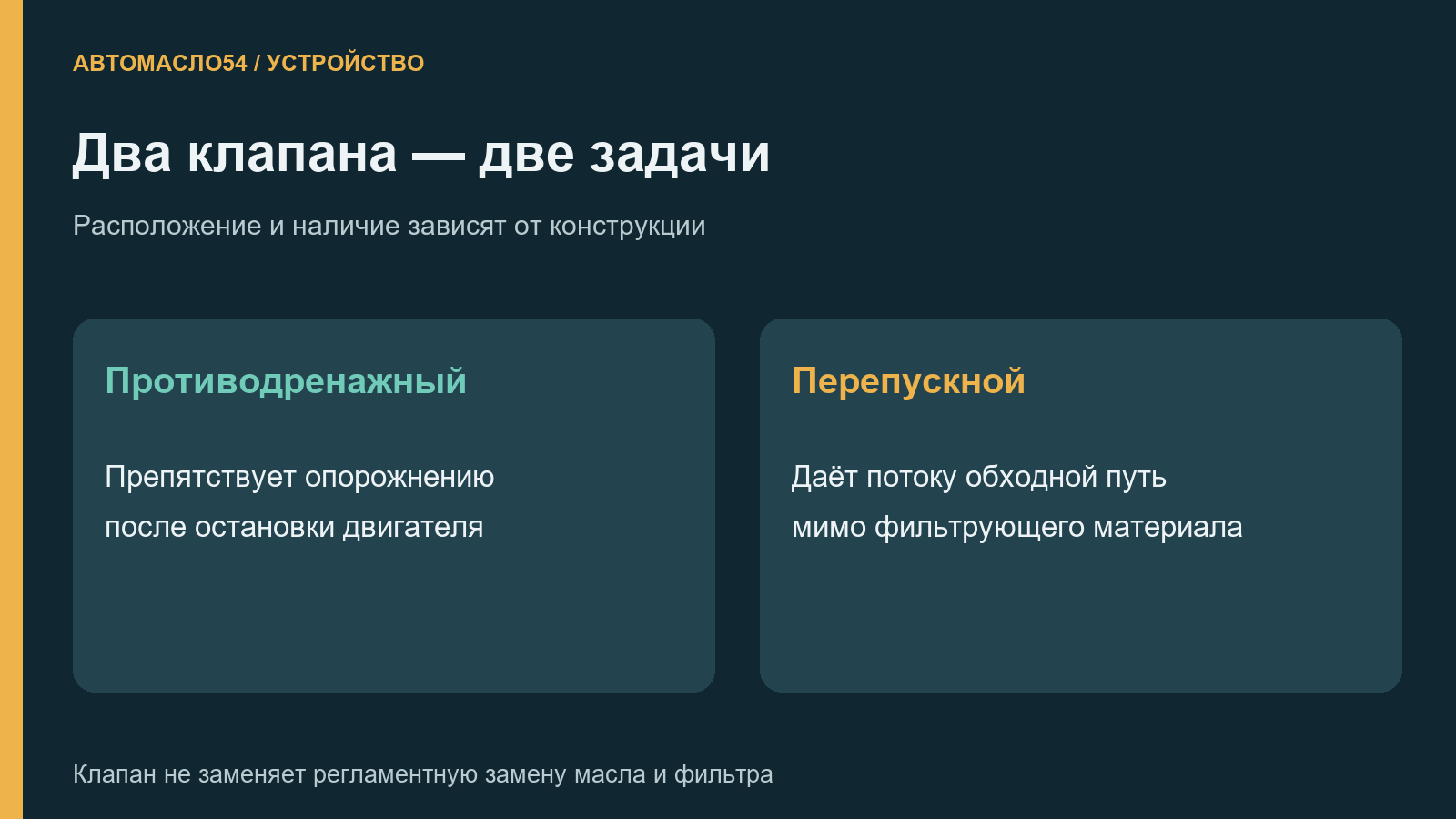

Фильтр и два разных клапана

Фильтрующий материал задерживает частицы загрязнений. Однако одинаковые снаружи фильтры могут отличаться внутренней конструкцией и настройками. Подбирать замену только по размеру корпуса или совпадению резьбы недостаточно: нужна подтверждённая применимость к двигателю.

• Противодренажный клапан, если он предусмотрен конструкцией, препятствует опорожнению фильтра после остановки двигателя.
• Перепускной клапан позволяет маслу обойти фильтрующий материал при предусмотренных конструкцией условиях, например при большом сопротивлении потоку холодного вязкого масла.

Это разные функции. Перепускной клапан не очищает масло и не делает замену фильтра необязательной. Наличие клапанов, их расположение и характеристики зависят от конкретной системы; нельзя переносить устройство одного фильтра на все остальные.

Что даёт это знание при обслуживании

Работа системы зависит от подходящего масла, правильного фильтра и соблюдения регламента. Более густое масло или более крупный фильтр не становятся подходящими только из-за внешних признаков. Важны требования производителя двигателя и подтверждение применимости детали.

Перед покупкой запишите модель и код двигателя, затем проверьте допуск масла и каталожный номер фильтра. Срок замены определяйте по регламенту автомобиля с учётом условий эксплуатации. Подробнее об этом рассказывает статья про интервалы замены моторного масла.

Видео: циркуляция масла в 3D

Ролик «Система смазки ДВС» показывает общий путь масла и работу основных узлов. Используйте его как пояснение принципа, а схему своего двигателя и порядок обслуживания уточняйте по его документации.

Частые вопросы

Масло только уменьшает трение?

Нет. Оно также отводит часть тепла от деталей и переносит загрязнения к фильтру. Эти функции работают вместе.

Можно ли проверить давление щупом?

Нет. Щуп показывает уровень при заданных условиях измерения, а не давление в работающей системе.

Почему нельзя взять любой фильтр с подходящей резьбой?

Внутри могут отличаться клапаны и фильтрующий материал. Совместимость подтверждают по каталогу для конкретного двигателя.

Перепускной клапан заменяет фильтрацию?

Нет. Он создаёт обходной путь потоку в определённых условиях, но не задерживает загрязнения.

Можно ли увеличить интервал после установки нового фильтра?

Сам по себе новый фильтр не меняет регламент замены масла. Ориентиром остаётся документация автомобиля.
